От его размеров зависят пропускная способность, комфорт клиентов, теплопотери и стоимость ворот. Разбираемся, как рассчитать проём и почему стандарт 3×3 метра работает в большинстве случаев.

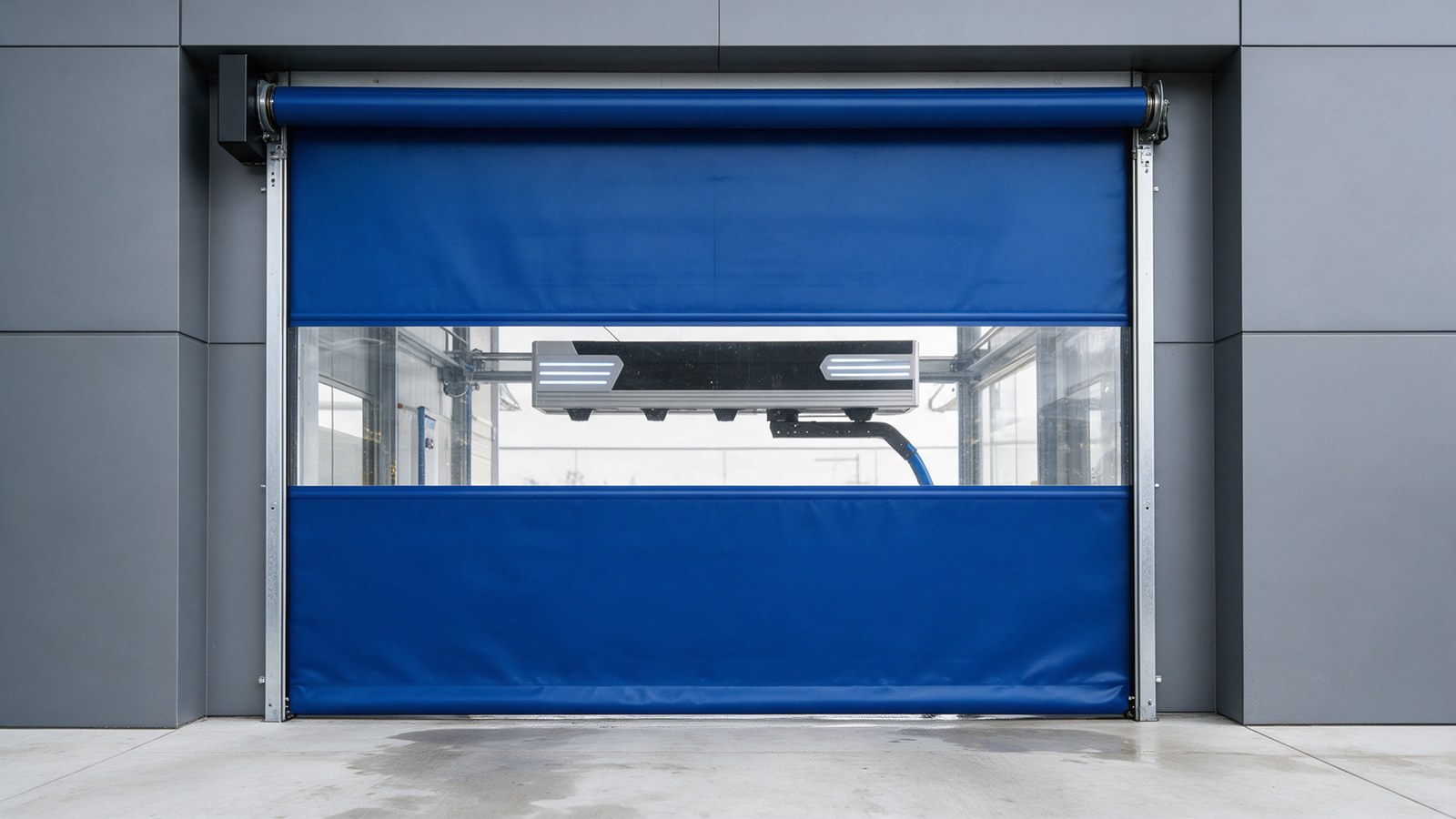

Главный фактор: размер проёма определяет стоимость ворот
Каждые лишние сантиметры ширины и высоты напрямую увеличивают цену ворот — вне зависимости от их типа. Более крупный проём требует мощнее привод, усиленное полотно и жёсткий каркас, поэтому стоимость растёт нелинейно: переход от 3000×3000 к 4000×4000 мм может увеличить цену не на треть, а в полтора-два раза. Плюс растут теплопотери при каждом открытии и требования по ветровой нагрузке. Правильный расчёт проёма — это прямая экономия на покупке ворот и их эксплуатации.
Проём ворот и высота потолка — разные параметры
Высота потолка бокса определяется требованиями конкретной модели робота-портала. Типовая рама робота — около 7,5×3,8×3,35 м (Д×Ш×В), поэтому потолок должен быть не ниже 3,35–3,5 м на всей площади работы манипулятора. Это требование производителя оборудования — уточняйте у поставщика.
Высота проёма ворот — другой параметр, обычно около 3 м для легкового потока: машина проезжает через ворота у входа, а не под самой рамой робота.
Высота проёма ворот — другой параметр, обычно около 3 м для легкового потока: машина проезжает через ворота у входа, а не под самой рамой робота.
Как рассчитать размер проёма
Габариты автомобилей. С учётом зеркал ширина легковых доходит до 2,1 м, внедорожников и минивэнов — до 2,5–2,6 м.
Требования комплекса. Ширина помещения на один пост — не менее 4 м, длина — от 8–10 м.
Траектория заезда. Если въезд не прямой, а с разворотом, реальная ширина проёма может быть больше расчётной.
Требования комплекса. Ширина помещения на один пост — не менее 4 м, длина — от 8–10 м.
Траектория заезда. Если въезд не прямой, а с разворотом, реальная ширина проёма может быть больше расчётной.
Формула: к максимальной ширине авто с зеркалами добавьте 300 мм с каждой стороны, к максимальной высоте — 400–600 мм сверху. Для внедорожника шириной 2,3 м это даёт проём около 2,9–3,0 м — отсюда и стандарт 3×3.

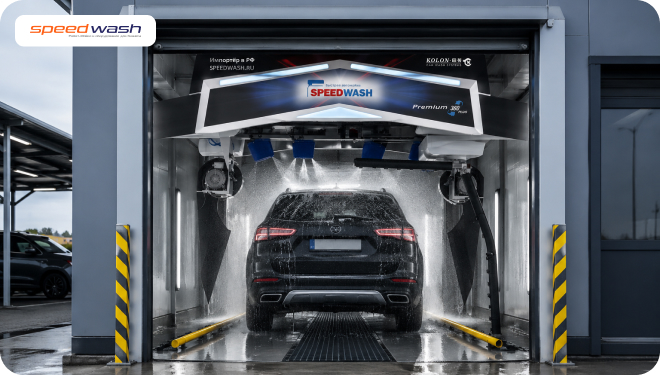

Почему 3×3 метра — рабочий стандарт
Универсальность — пропускает все типы легковых, от малолитражек до внедорожников и микроавтобусов.
Безопасность — запас 30–40 см снижает риск повреждения авто и ворот при заезде.
Экономия — этот размер попадает в базовую (более доступную) комплектацию большинства производителей ворот.
Совместимость — ворота для автомоек обычно рассчитаны на проём от 2,5 до 4 м по ширине и от 2 до 3,5 м по высоте, поэтому 3×3 не требует нестандартных решений.
Безопасность — запас 30–40 см снижает риск повреждения авто и ворот при заезде.
Экономия — этот размер попадает в базовую (более доступную) комплектацию большинства производителей ворот.
Совместимость — ворота для автомоек обычно рассчитаны на проём от 2,5 до 4 м по ширине и от 2 до 3,5 м по высоте, поэтому 3×3 не требует нестандартных решений.
Когда нужен проём больше

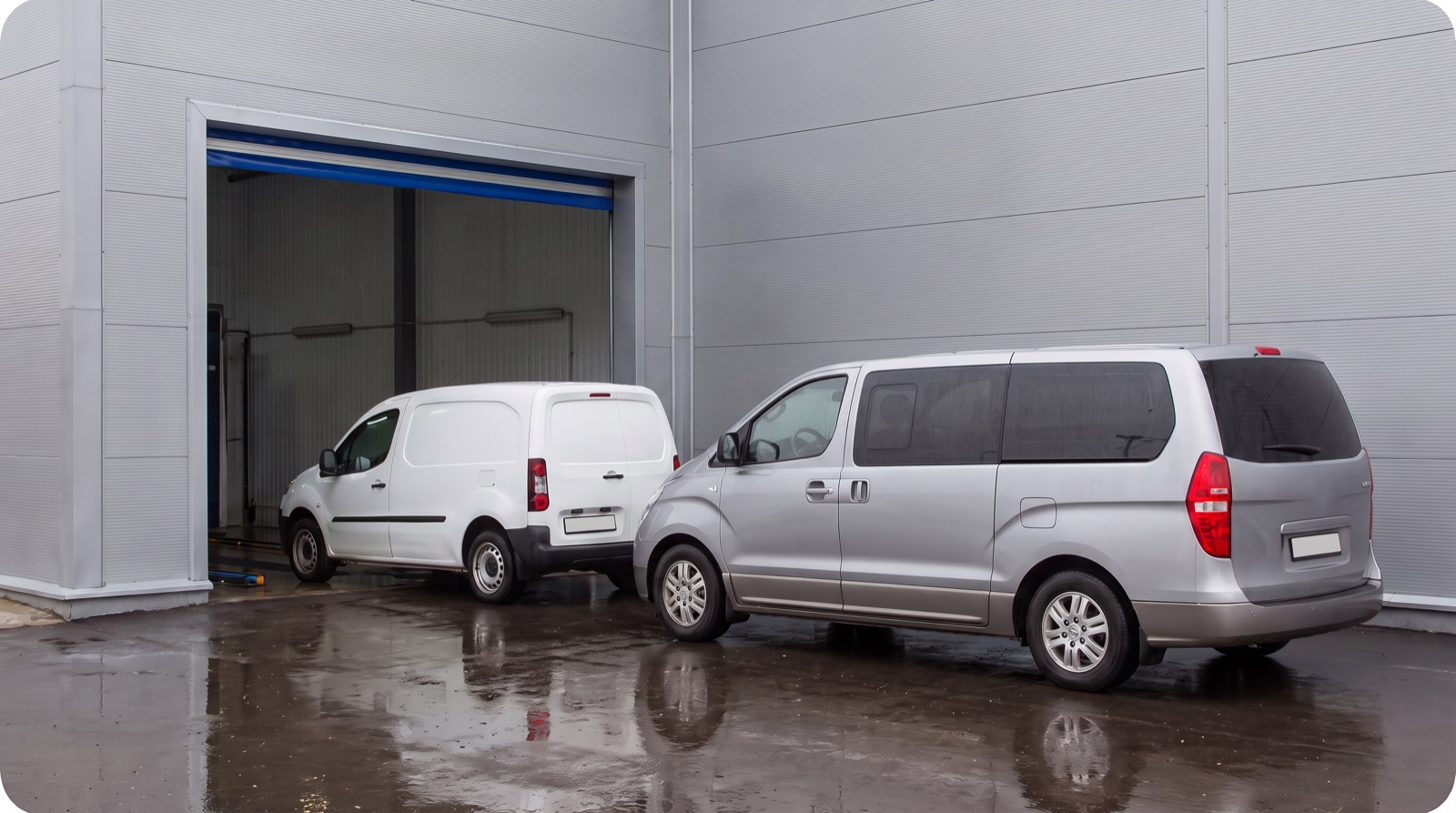

Если в потоке много широких внедорожников, минивэнов или лёгкого коммерческого транспорта, либо заезд идёт не по прямой:
3500×3000 мм — для крупных легковых и лёгкого коммерческого транспорта;
до 4000×3500–4000 мм — для коммерческого транспорта, если модель ворот допускает такие размеры.
Перед увеличением проёма оцените, окупит ли доля таких машин рост стоимости ворот — если крупногабаритные авто заезжают редко, расширение может не окупиться.
3500×3000 мм — для крупных легковых и лёгкого коммерческого транспорта;
до 4000×3500–4000 мм — для коммерческого транспорта, если модель ворот допускает такие размеры.
Перед увеличением проёма оцените, окупит ли доля таких машин рост стоимости ворот — если крупногабаритные авто заезжают редко, расширение может не окупиться.

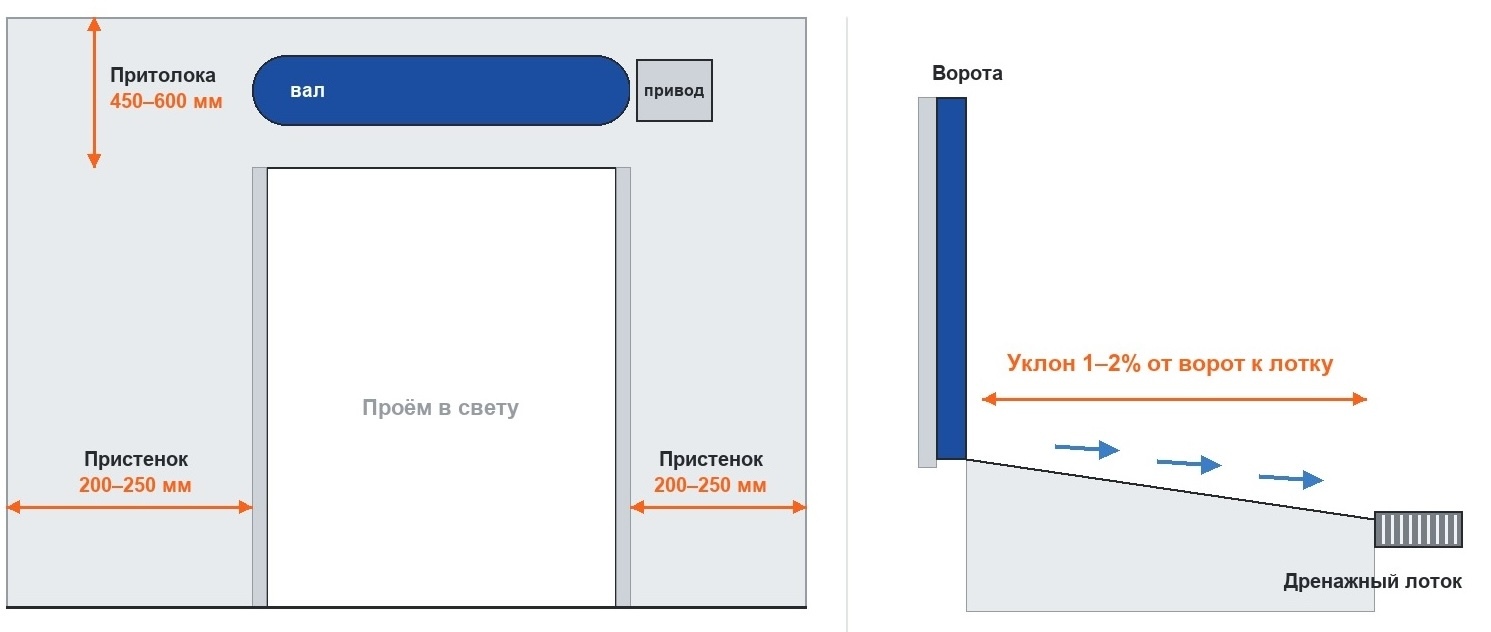

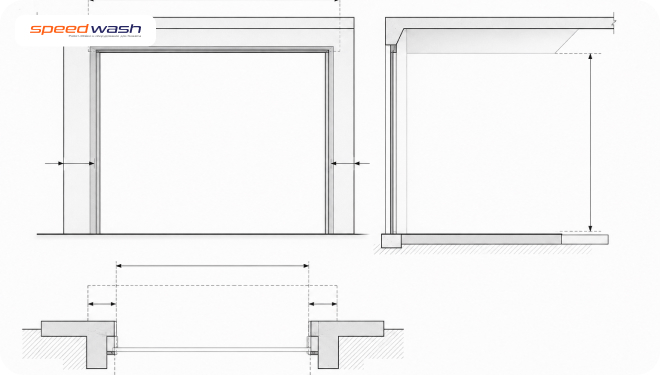

Монтажные зазоры и водоотвод
Кроме габаритов проёма «в свету» нужно заложить:
притолоку (450–600 мм и выше) — под вал и привод;
пристенки (200–250 мм с каждой стороны) — под направляющие;
уклон пола 1–2% от ворот к дренажному лотку — чтобы вода не скапливалась под полотном и приводом.
Без этих зазоров смонтировать ворота без переделки стены не получится, а без уклона зимой полотно примерзает к полу — растёт нагрузка на привод.
притолоку (450–600 мм и выше) — под вал и привод;
пристенки (200–250 мм с каждой стороны) — под направляющие;
уклон пола 1–2% от ворот к дренажному лотку — чтобы вода не скапливалась под полотном и приводом.
Без этих зазоров смонтировать ворота без переделки стены не получится, а без уклона зимой полотно примерзает к полу — растёт нагрузка на привод.
Дешевле переделать проём, чем переплатить за ворота
Если помещение уже построено, есть соблазн подобрать ворота "впритык" под готовый проём — это ловушка: нестандартный или завышенный размер почти всегда означает нестандартные ворота, дороже и дольше в производстве.

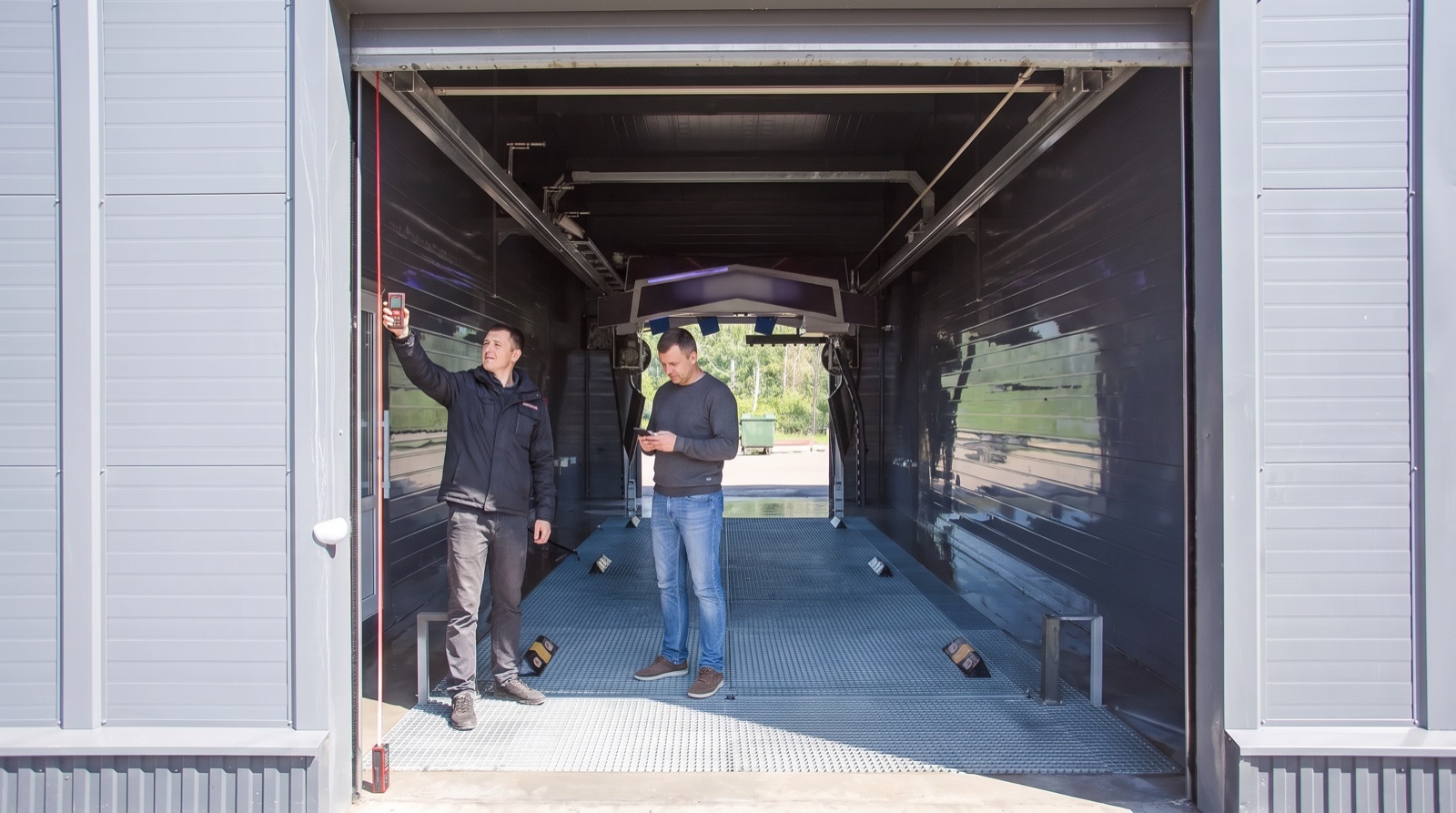

Проверьте проём по четырём пунктам:

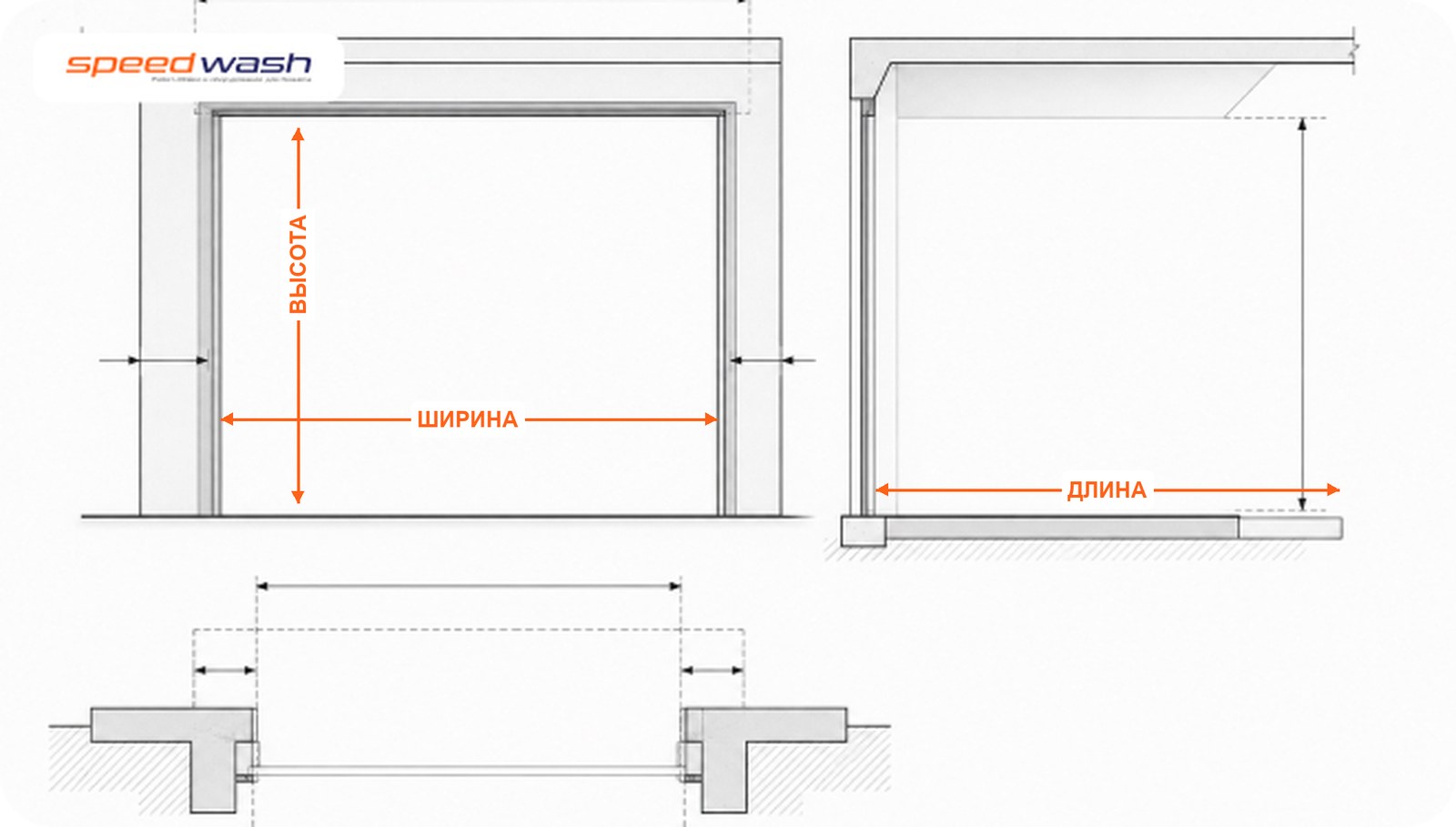

1. Замерьте ширину и высоту «в свету» в нескольких точках, возьмите минимальные значения.
2. Проверьте притолоку и пристенки — хватает ли места под стандартный тип ворот.
3. Оцените уклон пола — есть ли направление к дренажу.
4. Сравните с габаритами реального потока автомобилей по формуле расчёта.

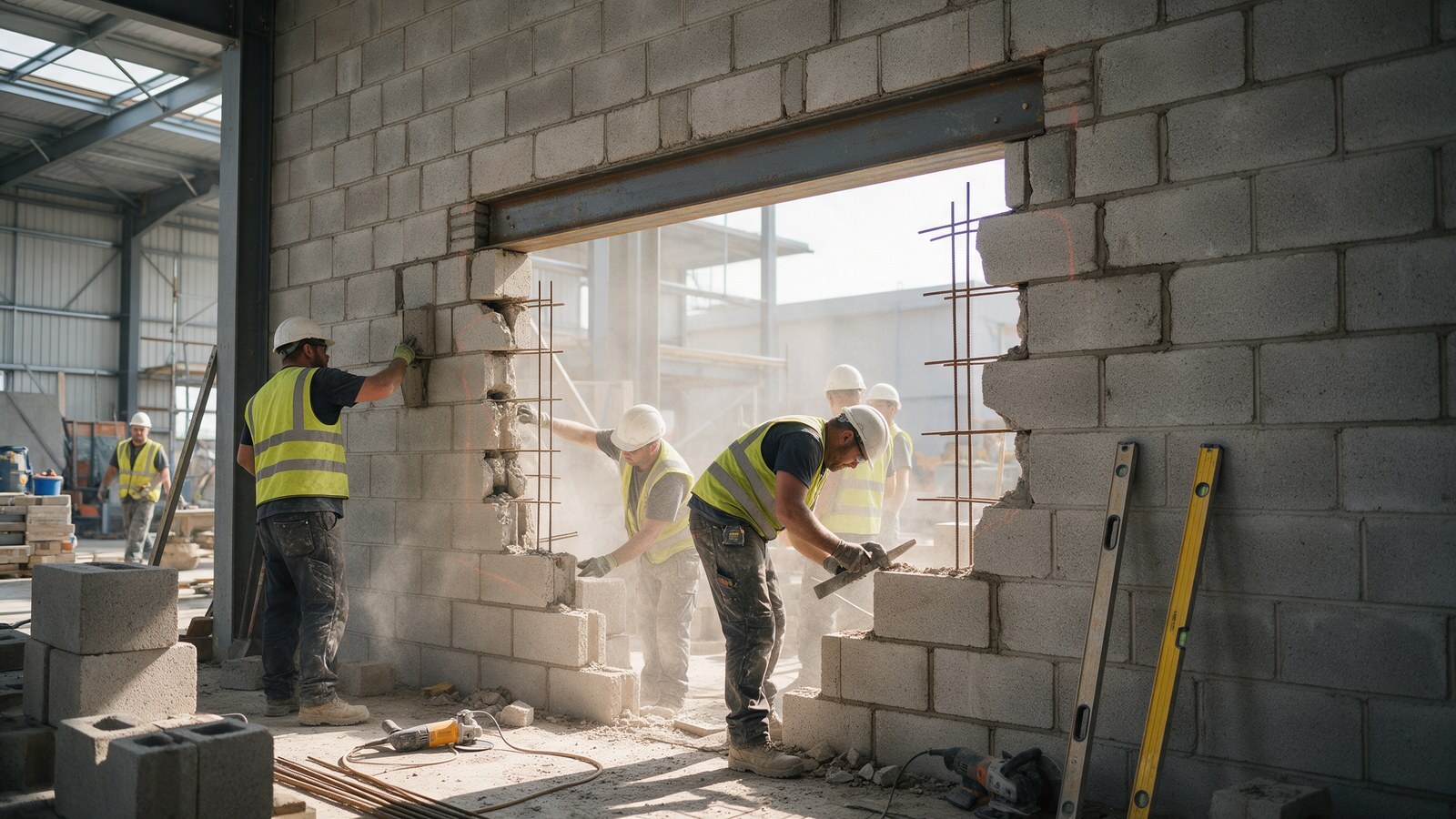

Если проём шире или выше, чем нужно — часто выгоднее заложить часть проёма кладкой до монтажа
оборудования, чем один раз переплатить за нестандартные ворота и постоянно нести повышенные расходы на отопление.
Проверьте проём по четырём пунктам:
1. Замерьте ширину и высоту «в свету» в нескольких точках, возьмите минимальные значения.
2. Проверьте притолоку и пристенки — хватает ли места под стандартный тип ворот.
3. Оцените уклон пола — есть ли направление к дренажу.
4. Сравните с габаритами реального потока автомобилей по формуле расчёта.
Если проём шире или выше, чем нужно — часто выгоднее заложить часть проёма кладкой до монтажа
оборудования, чем один раз переплатить за нестандартные ворота и постоянно нести повышенные расходы на отопление.
Порядок проектирования
1. Определите тип клиентского потока.
2. Рассчитайте размер по формуле от максимальных габаритов авто.
3. Уточните у поставщика робота требуемую высоту потолка.
4. Заложите притолоку и пристенки под выбранный тип ворот в чертёж здания.
5. Предусмотрите уклон пола и дренаж до заливки полов.
6. Согласуйте все размеры с поставщиком робота и производителем ворот до начала строительства.
2. Рассчитайте размер по формуле от максимальных габаритов авто.
3. Уточните у поставщика робота требуемую высоту потолка.
4. Заложите притолоку и пристенки под выбранный тип ворот в чертёж здания.
5. Предусмотрите уклон пола и дренаж до заливки полов.
6. Согласуйте все размеры с поставщиком робота и производителем ворот до начала строительства.
Нужна проверка вашего проёма? Поможем посчитать и подскажем варианты
Если вы уже строите или только планируете роботизированную автомойку, пришлите нам:
Мы поможем:
Напишите нам, если хотите получить расчёт размеров проёма под вашу будущую робот-мойку — мы ответим и вышлем подсказки по подготовке помещения.
- план помещения или простую схему бокса;
- предполагаемый список автомобилей по классу (легковые, кроссоверы, минивэны, коммерческий транспорт);
- регион и формат работы (круглый год или сезонно).
Мы поможем:
- проверить, достаточно ли заложенный проём для ваших задач; предложить оптимальный размер проёма под скоростные ПВХ-ворота;
- подсказать, где лучше расположить сам робот относительно въезда и выезда.
Напишите нам, если хотите получить расчёт размеров проёма под вашу будущую робот-мойку — мы ответим и вышлем подсказки по подготовке помещения.
