Техническая инструкция Узел направляющих ворот

Ликвидация мостика холода в узле направляющих ворот

Создание термического разрыва по всей линии контакта подвижных и неподвижных элементов.

Узел
Направляющая ворот — бетонный откос
Материал
Вспененный полиэтилен, изолон, ⌀ 6—20 мм
Контрольный параметр
Разница температур не более 3—5 °С

Постановка задачи

Металлические направляющие ворот обладают высокой теплопроводностью. В месте их контакта с внешним бетонным откосом и подвижными элементами образуется мостик холода. Зимой это приводит к промерзанию узла, образованию конденсата внутри помещения (вплоть до наледи) и коррозии металла. Цель доработки — создать термический разрыв по всей линии контакта подвижных и неподвижных элементов.

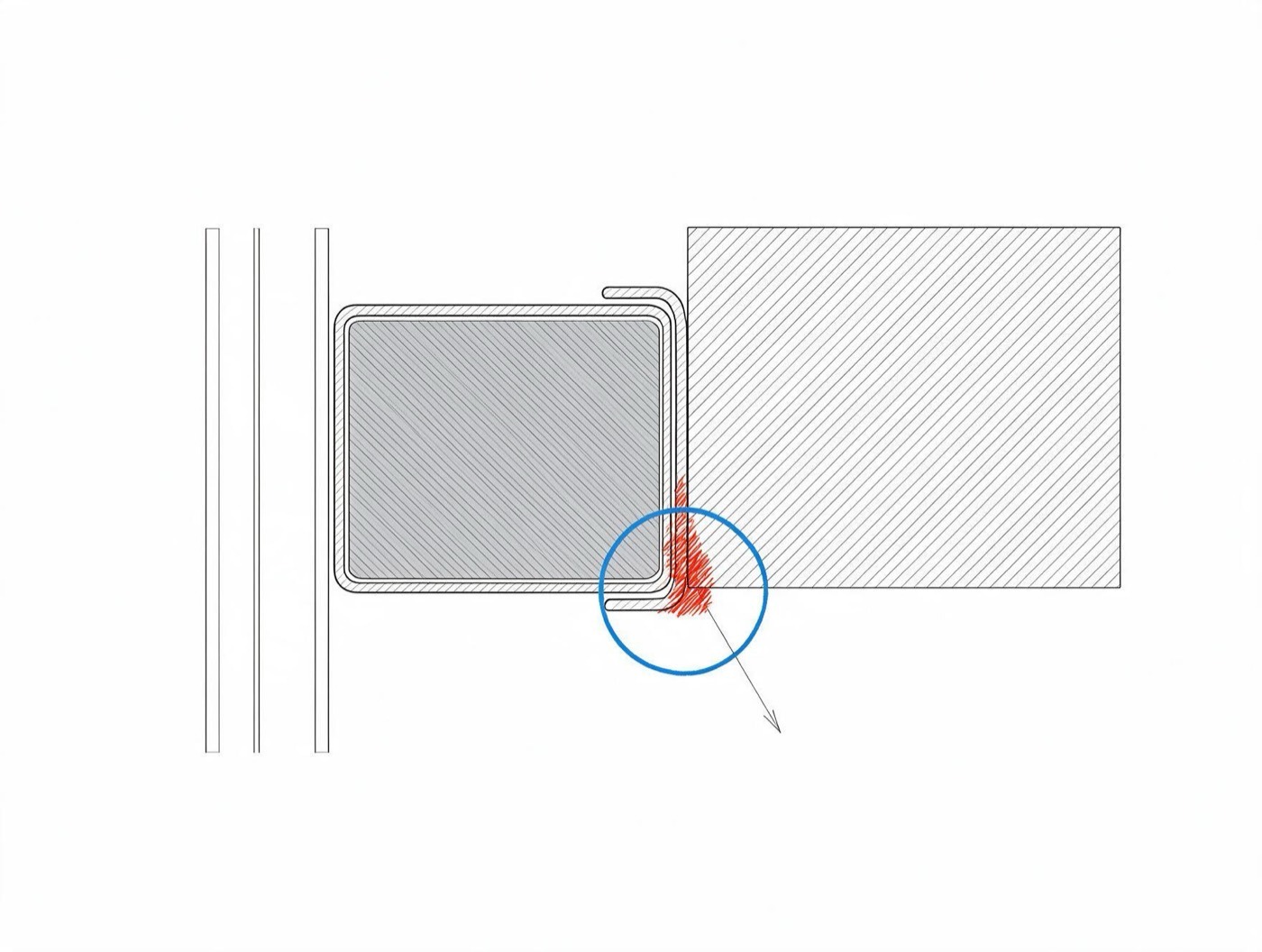

Горизонтальный разрез узла: полотно ворот, профиль направляющей с утеплением внутри, бетонный откос; зона контакта металла с откосом выделена красным и обведена синим — мостик холода.
Рис. 1Горизонтальный разрез узла: слева полотно, в центре профиль направляющей с утеплением в полости, справа бетонный откос. Красным выделена зона прямого контакта металла с откосом — мостик холода.

Необходимые материалы

Термоизолирующие жгуты (вспененный полиэтилен, изолон) различных диаметров — от 6 до 20 мм (см. рис. 2).

6
8
10
12
16
20
Диаметр жгута, мм — в масштабе

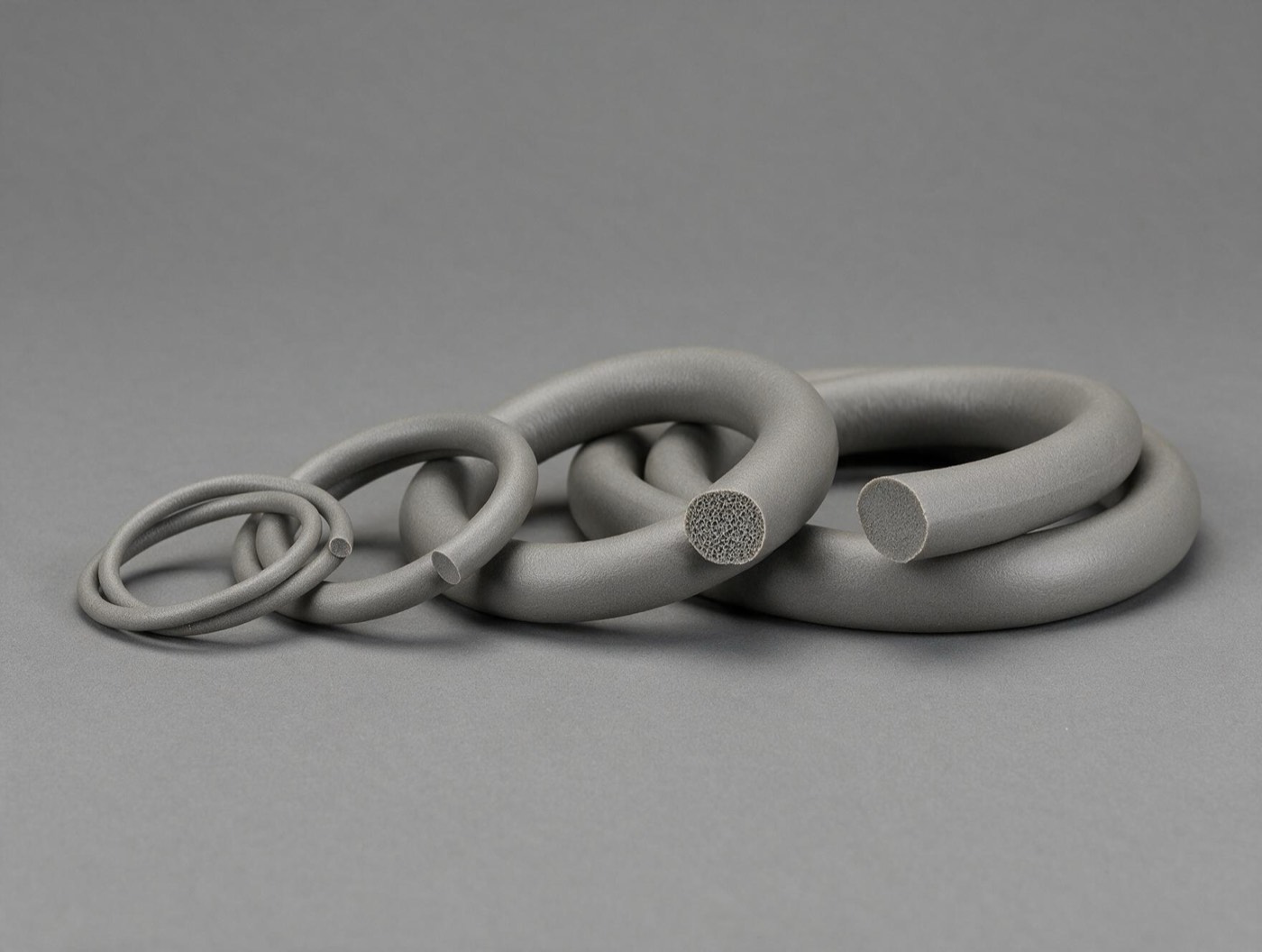

Набор термоизолирующих жгутов из вспененного полиэтилена разных диаметров, один жгут разрезан поперёк.
Рис. 2Жгуты из вспененного полиэтилена (изолона) диаметром от 6 до 20 мм; в разрезе видна закрытоячеистая структура.
01

Утепление внутренней полости направляющей

Борьба с конвекцией. Холодный воздух активно циркулирует внутри пустотелого профиля направляющей, охлаждая металл изнутри.

Действие: Полость между стенками направляющей (если она открыта или имеет сквозные отверстия) заполняется жгутами подходящего диаметра или мелкоячеистым вспененным материалом. Это останавливает конвективные потоки и изолирует внутреннюю поверхность металла от уличного холода.

Важно

При заполнении полости избегайте тугого набивания, которое может мешать ходу подвижных роликов. Используйте материал минимального сжатия.

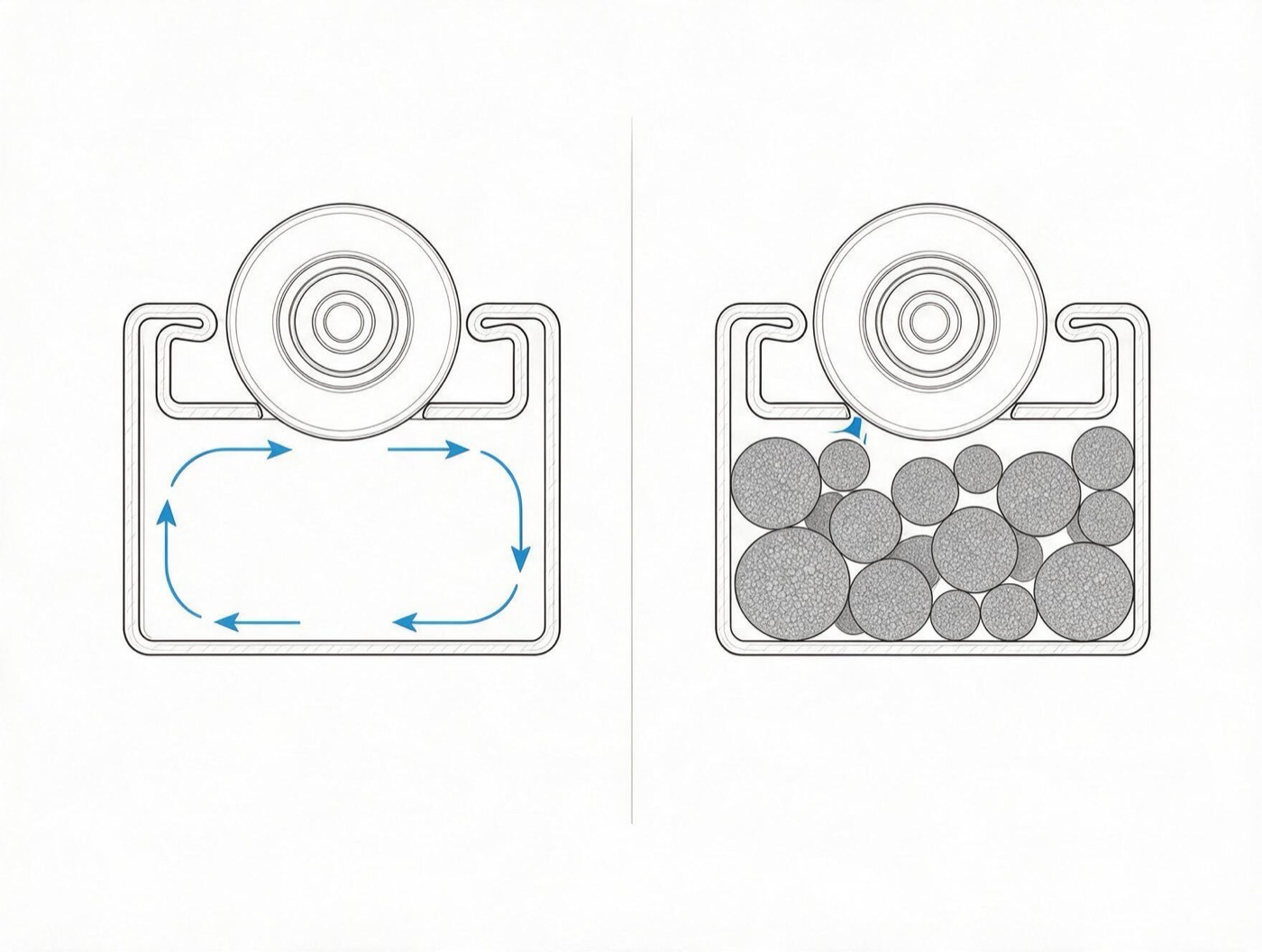

Разрез направляющей: слева пустая полость с конвективными потоками холодного воздуха, справа полость, заполненная жгутами, ролик остаётся свободным.
Рис. 3Слева — конвекция в пустой полости профиля. Справа — полость, свободно заполненная жгутами: потоки остановлены, ход ролика не нарушен.
02

Уплотнение подвижного узла и нижнего примыкания

В вашем случае мостик холода усугубляется наличием щелей в районе нижних направляющих и роликового механизма (см. рис. 4).

Действие: Установите дополнительное эластичное уплотнение по нижнему краю направляющей. Оно должно перекрывать зазор между подвижным полотном ворот и металлической направляющей.

Требование

Уплотнение должно обеспечивать плотное прилегание в любом положении ворот (открыто/закрыто), не создавая чрезмерного трения при движении.

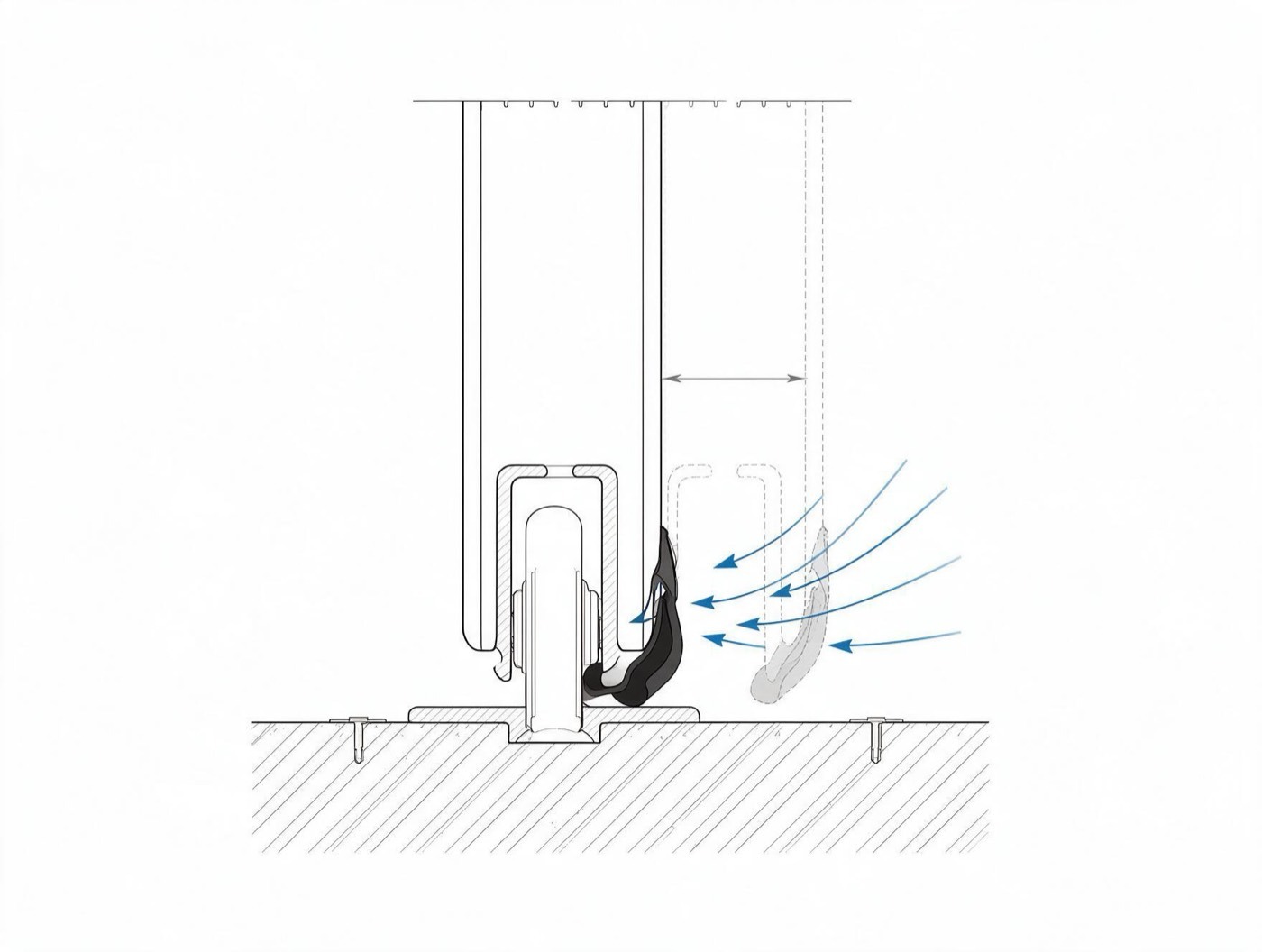

Нижний узел ворот в разрезе: эластичный уплотнитель по нижнему краю направляющей перекрывает зазор между полотном и направляющей, ролик в канале, бетонный пол.
Рис. 4Эластичное уплотнение по нижнему краю направляющей перекрывает зазор у роликового механизма и сохраняет контакт в обоих положениях полотна.

Контрольный итог

После доработки по пунктам 1 и 2 температура внутренней поверхности металлического откоса зимой должна стать близкой к комнатной (разница не более 3—5 °С). Если на металле продолжает выступать влага — узел нуждается в дополнительной изоляции жгутами по пункту 1 с большим перекрытием зазора.

≤ 3—5 °С Допустимая разница между внутренней поверхностью металлического откоса и воздухом в помещении зимой.

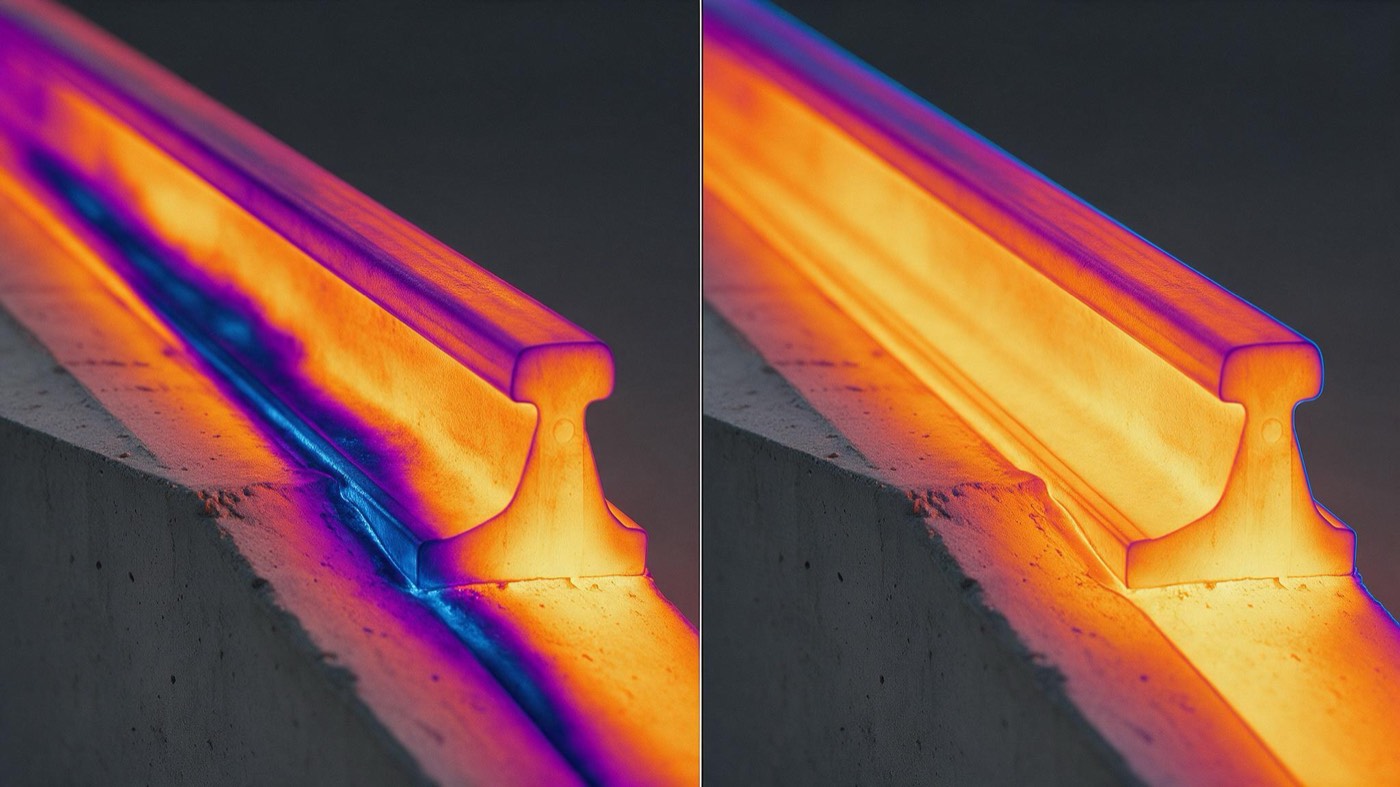

Термограмма узла до и после доработки: слева холодная полоса по направляющей, справа равномерно тёплый профиль.
Рис. 5Термограмма узла до и после доработки: холодная полоса по направляющей сменяется равномерно тёплой поверхностью.
Термический разрыв по линии контакта Изолон ⌀ 6—20 мм Δt ≤ 3—5 °С
